Ningbo Tianan (Group) Co.,Ltd.
خانه محصولاتتابلو ولتاژ بالا

XGN49 تابلو ولتاژ بالا / 33kV 1250A GIS SF6 تابلو گاز عایق

XGN49 تابلو ولتاژ بالا / 33kV 1250A GIS SF6 تابلو گاز عایق

XGN49 High Voltage Switchgear / 33kV 1250A GIS SF6 Gas Insulated Switchgear
XGN49 High Voltage Switchgear / 33kV 1250A GIS SF6 Gas Insulated Switchgear XGN49 High Voltage Switchgear / 33kV 1250A GIS SF6 Gas Insulated Switchgear XGN49 High Voltage Switchgear / 33kV 1250A GIS SF6 Gas Insulated Switchgear

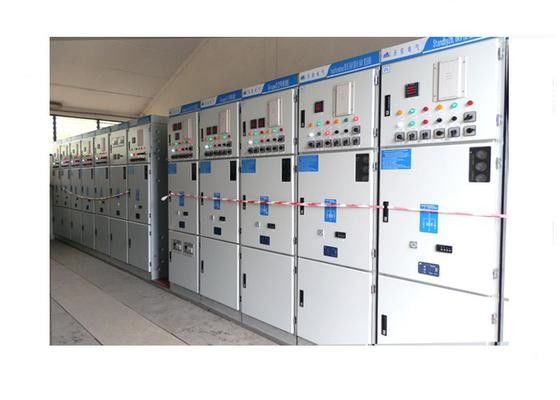

تصویر بزرگ :  XGN49 تابلو ولتاژ بالا / 33kV 1250A GIS SF6 تابلو گاز عایق

جزئیات محصول:
محل منبع: چين
نام تجاری: Tianan Electric
گواهی: VDE CCC
شماره مدل: XGN49-40.5 / 1250
پرداخت:
مقدار حداقل تعداد سفارش: واحد 1
قیمت: Pending
جزئیات بسته بندی: چوبی مورد
زمان تحویل: 60 روز کاری
شرایط پرداخت: اعتبارات اسنادی، D/A، D/P T/T، وسترن یونیون، MoneyGram
قابلیت ارائه: 5000 PCS / سال
توضیحات محصول جزئیات
تایپ کنید: جعبه اندازه گیری توزیع فرم: انواع بسته بندی شده
ولتاژ عملیاتی: ولتاژ بالا Shell Protection Grade: IP67
جریان معتبر: 1250A مواد شل: صفحه آلومینیوم پوشش داده شده روی
برجسته:

تابلو برق عایق ولتاژ بالا، تابلو برق بالا ولتاژ

,

high voltage electrical switchgear

تابلو ولتاژ بالا / 33 کیلو ولت 1250A GIS SF6 تابلو گاز عایق بندی شده

بررسی اجمالی:
تابلوهای سری لامپهای داخلی XGN49 داخلی Lnsulatlon metaI-clad برای نیروگاه، ایستگاههای برق، ایستگاه مرکزی برق و سیستم قدرت الکتریکی مناسب است که سه فاز داخلی مجتمع مجتمع مجتمع برق و یک مجتمع واحد مجاز با ولتاژ نامی 50Hz، 35kV مورد استفاده برای کنترل، پذیرش و توزیع قدرت الکتریکی

پارامترهای سریع:

ولتاژ محاسبه شده 40.5 کیلو وات
فرکانس رتبه بندی شده 50، 60Hz
جریان معتبر 1250A
جریان شارژ کوتاه مدار معین 25، 31.5، 40kA
رتبه بندی ساخت فعلی 50، 63، 80kA
من مقاومت ولتاژ فرکانس قدرت را می دهم 95kV (فاز به مرحله، فاز به زمین)
118kV (betwellen isolard clearnace)
ولتاژ مقاومت در برابر رعد و برق رانده شده 185kV (فاز به مرحله، فاز به زمین)
215 کیلو وات
درجه محافظت IP67 (محفظه گاز پر شده)
IP4X (محفظه LV)

شرایط محیط سرویس:
دمای هوا: حداکثر: + 40، حداقل: -25 (میانگین کمتر از 35 در 24 ساعت نیست)
ارتفاع از سطح دریا: <3000m
رطوبت هوا: رطوبت نسبی متوسط ​​که در 24 ساعت اندازه گیری می شود بیش از 95٪ نیست، رطوبت نسبی متوسط ​​در هر ماه بیش از 90٪ است، فشار متوسط ​​بخار در 24 ساعت اندازه گیری نمی شود بیش از 2.2kPa، فشار متوسط ​​بخار آب در هر ماه بیش از 1.8 کیلو بایت نیست.
بدون ارتعاش مکرر سنگین
محدوده تداخل الکترومغناطیسی القایی سیستم ثانویه بیش از 1.6 کیلوولت نیست
شرایطی که در بالا به آن نیاز دارند، نیاز به مذاکره با سازنده دارند.

سفارشات سفارش:
لطفا در هنگام سفارش این مطالب زیر را ارائه دهید:
A. تعداد طرح کلی حلقه اصلی و نمودار تک سیم، نمودار پارتو؛
B. سیم کشی طرح چرخه ثانویه، ترمینال پرونده پروتئین؛
C. نوع، مشخصات، تعداد اجزای الکتریکی داخل تابلو؛
D. اگر بدون درخواست برای مواد و مشخصات busbar از مشتریان، آنها مطابق با نیاز تولید کننده است؛
E. اگر سوئیچر در شرایط خاص محیطی مورد استفاده قرار گیرد، در هنگام سفارش باید مشخص شود؛
F. اگر بدون هیچ گونه درخواست، رنگ سوئیچر به استانداردهای تولید کننده برسد؛
G. ذخیره انرژی، کنترل، ولتاژ منبع تغذیه سیگنال مدار کمکی؛
H. استفاده از هر طرف GIS؛
I. تنوع و کمیت قطعات و لوازم جانبی نیاز دارد.
